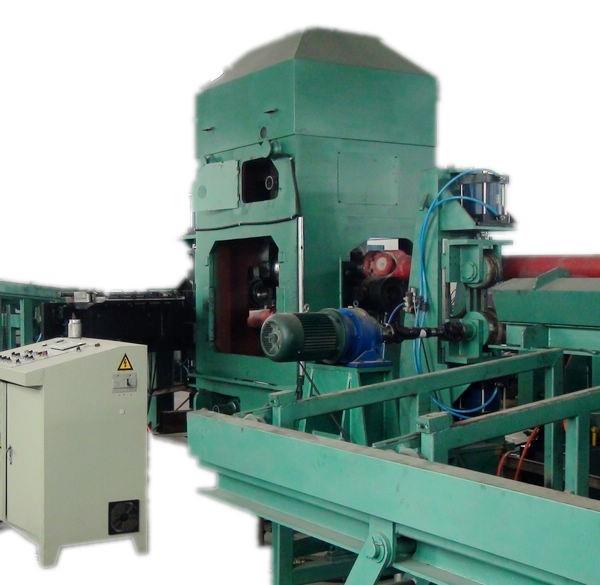

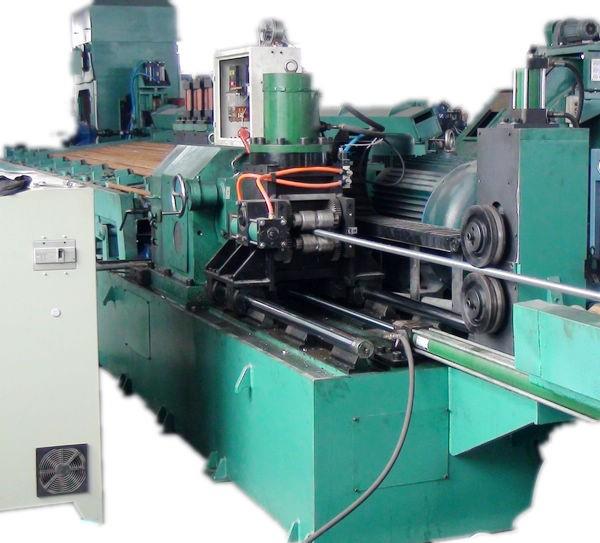

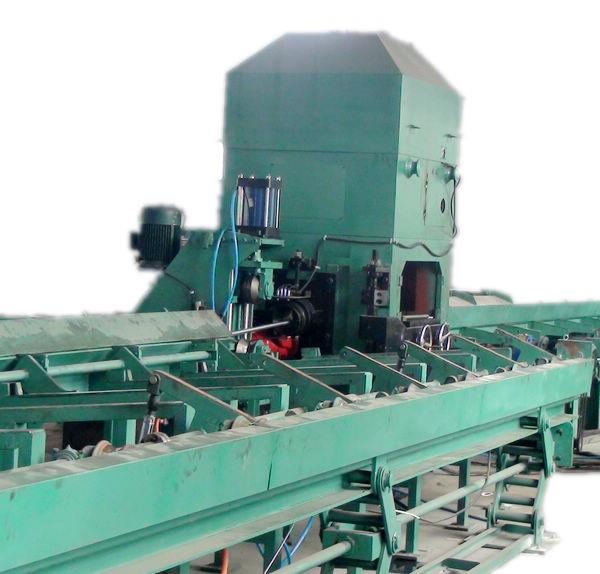

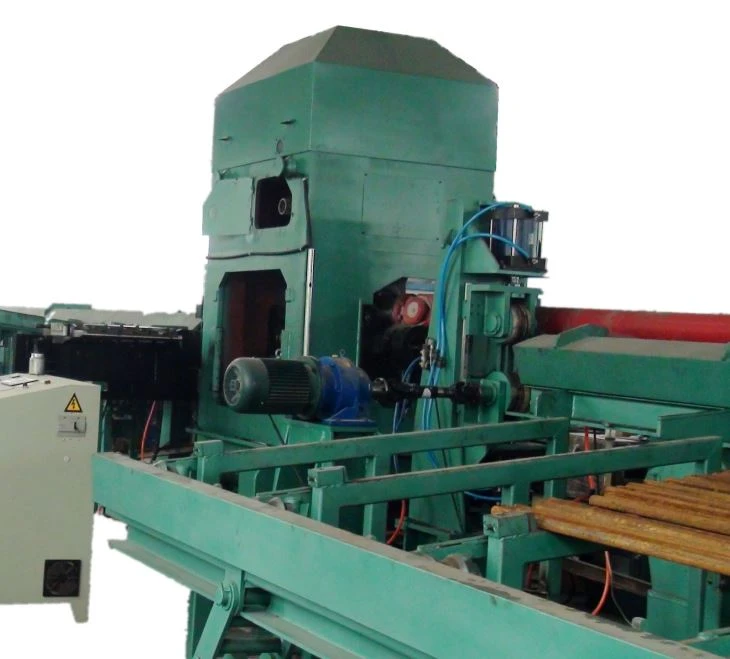

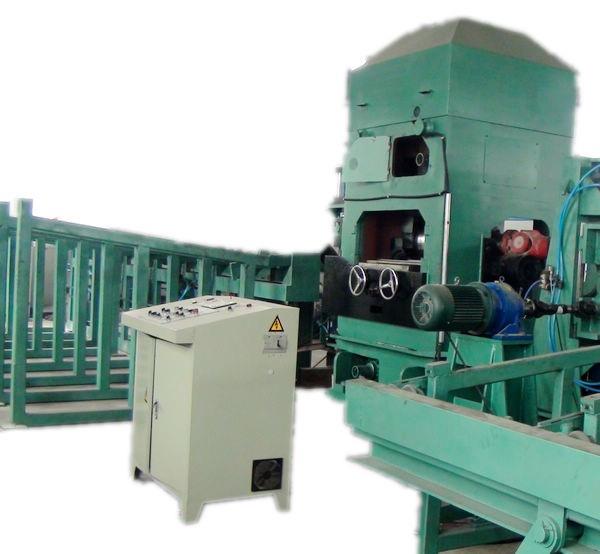

Fijne kalender voor het rechtmaken van 2 rollen voor stang en pijp

frame rechttrekken machine

Algemene beschrijving:

Yantai Haige Werktuigmachines Co., Ltd. werd gebouwd in 1999, dat gespecialiseerd is in het produceren van stalen afwerkingsapparatuur, zoals een machine voor het rechttrekken van frames, een JY-staafrichtmachine, een schuurbandginder, een tekenmachine, een straalmachine, een centerloze slijpmachine, CNC-skiving- en rolpolijstmachines en een hulpmachine, enz. We houden ons ook bezig met continue hardverchroomde apparatuur en warmtebehandelingsapparatuur.

Op basis van 15 jaar productie- en ontwerpervaring zijn onze machines geëxporteerd naar Rusland, Vietnam, India, Pakistan, Iran, Zuid-Korea, Noord-Korea, Taiwan en andere landen en regio's.

Specifieke omschrijving:

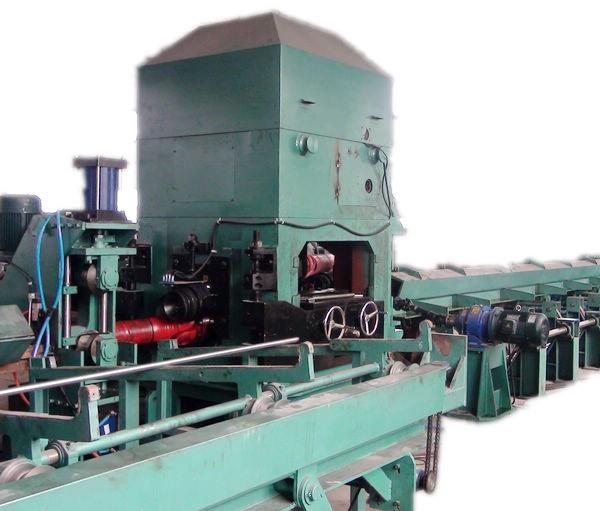

frame rechttrekken machine

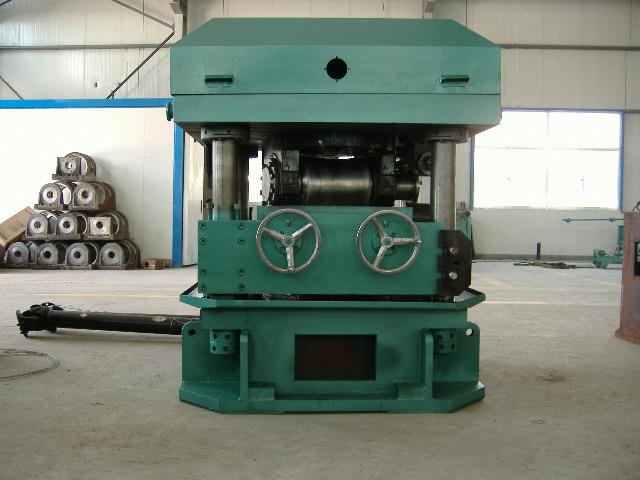

machineframe: het is voorgespannen gestructureerd. De boven- en onderbalken worden door vier kolommen getrokken om de richtkracht te dragen.

De boven- en onderbalken van het frame worden respectievelijk geïnstalleerd met een richtrol. De bovenste is concaaf en de onderste is convex, met zowel een hoge hardheid als sterkte en een lage oppervlakteruwheid. Het bovenlichaam van de richtmachine is ontworpen met elektrische wormwieloverbrenging om de bovenste rol aan te drijven om op en neer te bewegen om de spleetruimte tussen twee rollen te veranderen. De bovenste rol wordt gebalanceerd door de mechanische structuur om de spleet te elimineren, om de nauwkeurigheid van de rolspleet te verbeteren. Indien nodig kan de onderbalk worden voorzien van een hydraulische beschermcilinder.

3. Technische specificatie en machinestructuur

3.1 Grondstof

3.1.1 Materiaal: titaniumlegering, roestvrij staal, dragend staal, verenstaal, gelegeerd gereedschapsstaal, koolstofgereedschapstaal, snelstaal, premium koolstofstaal, gelegeerd constructiestaal, niet afgeschrikt en gehard staal, gemakkelijk te snijden staal, klep staal, tandwielstaal, vormstaal en verschillende soorten non-ferro metalen en pijpen.

3.1.2 draagvermogen: ≤ 10000 kg

3.1.3 voordat rechttrekken vereist is:

Diameterbereik: Φ 60- Φ 160

Opbrengststerkte: 1000N / mm2

Oppervlaktehardheid: HB320

Oorspronkelijke kromming: ≤ 5 ‰

Lengtebereik: 3M-12M (verlengd indien nodig)

3.2 na rechttrekken:

diameter belde: Φ 60- Φ 160

diameter tolerantie: ≤ h11

oppervlakteruwheid: ≤ 1,6 μm

rechtheid: ≤ 0,5 mm / M

3.3 belangrijkste technische parameter

Aantal rollen: 2

Diameter van de rol: Φ 47 0 mm x 2

Richtsnelheid: (traploos): 1-19 m / min

Draaisnelheid van de rol (traploos): 5 - 3 0 cirkels / min

hoofdaandrijfmotorvermogen (AC): 2 set motoren van 90kW

Instelbaar motorvermogen: 1 set motoren van 4 kW

Hydraulisch vermogen van het hydraulische station: 3KW AC 1 set

trek het motorvermogen van het apparaat uit: 1.5KW vervang 1 set

motorvermogen koelapparaat: 0.75KW AC 1

3.4 parameter energiemedium

Spanning: 3x380V ± 10%

Frequentie: 50Hz ± 2%

Capaciteit: 190KW

Luchtstroomsnelheid: 0,5 m3 / min

Debiet koelvloeistof: 10 m3 / uur

Gasverbruik: 9M3 / uur

3.5 apparatuur vormen

Laadrek: 1 set

Aanvoerrol: 1 set

Hoofdmotor: 1 set (inclusief: verstelbaar deel: 1 set; hoofdverwerkingsgedeelte: 1 set; geleidende onderdelen: 1 set)

Uittrekapparaat: 1 set

Losrol: 1 set

Losrek: (opvanggroef) 1 set

Elektrisch systeem: 1 set

Koelmiddel en smeersysteem: 1 set
